선박평형수 내 동물플랑크톤(>50 μm 생물) 분류를 위한 인공지능 적용

1. 서 론

개방 경제의 확대는 전세계적으로 물동량의 증대를 야기 시켰고, 해상 운송은 대량의 물류를 비교적 저렴한 비용으로 수용할 수 있는 방법으로 세계 물동량의 80~90%를 담당하고 있다. 선박은 운항 및 화물 적재 과정에서 발생할 수 있는 불균형적인 문제를 내부 탱크에 물을 주입하거나 비움으로써 해결한다. 이때 채우는 물을 선박평형수(ballast water)라고 하며, 전 세계적으로 연간 100억톤 이상이 이동되는 것으로 추정하고 있다(Battle[2009]). 선박평형수를 주입하게 되면 물 뿐만 아니라 그 속에 존재하는 많은 수의 생물(plankton)도 함께 따라오게 되는데, 전 세계적으로 매년 7,000종 이상이 선박평수를 통해 다른 해역으로 이동하는 것으로 추정되고 있다(Battle[2009]). 이러한 생물들은 선박이 이동함에 따라 탱크 내부에서 대부분 사멸하거나(Drake et al.[2002]; Gollasch and Leppäkoski[2007]), 선박평형수가 배출되는 지역의 물리학적, 생물학적 환경에 적응하지 못하고 자연 도태하게 된다(Gollasch et al.[2000]; Baek and Shin[2009]). 그러나 일부 생존 개체는 새로운 환경에 적응하여 기존의 생태계를 교란할 수 있는 가능성을 내포하고 있다(Baek and Shin[2009]). 생물학적 다양성에 기반한 자원의 중요성과 관심이 증대됨에 따라 외부에서 유입된 생물이 야기시키는 생태교란은 미래자원 확보 및 보호라는 측면에서 국가적으로 매우 중대한 사안이다. 이에 국제연합(UN) 산하 국제해사기구(IMO)에서는 선박평형수를 세계 해양을 위협하는 심각한 4대 위협 중 하나로 규정하고, 해양 외래종 유입으로 인한 생태계 및 경제적 피해를 방지하기 위해 2004년 ‘선박평형수 및 침전물의 배출규제와 관리에 관한 협약’을 채택하여 선박평형수 처리 장비를 설치하고, 배출기준에 부합하도록 요구하고 있다(IMO[2004]).

선박평형수에 대한 법안이 발효(2017년 9월 발효, 기존선박은 2년 유예)됨에 따라 처리 기술의 개발뿐만 아니라 선박평형수 처리장비의 정상 작동 유무를 판단하고, 선박평형수 배출 과정이 기준(D2)에 부합하는지 검증하는 단계도 중요해졌다. 해양 미소 생물에 대한 생사를 판별함에 있어 ≥50 μm 생물(주로 동물플랑크톤)은 기본적으로 몸체, 편모, 또는 부속 지의 운동성에 기반하여 판별하는 방법(Wright et al.[2010])을 들 수 있으며, 그 밖에 Neutral red(Elliott and Tang[2009]; Hyun et al.[2014]), Aniline blue(Bickel et al.[2009]; Baek and Shin[2015]) 등의 염색 시약을 이용한 판별 방법들을 선행연구에서 제시한바 있다. 또한 ≥10 μm and 50 < μm 생물(주로 식물플랑크톤)의 경우 자가형광방법과 FDA(Fluorescein Diacetate Assay), CMFDA(5-Chloromethyfluorescein diacetate) 등의 생체염색법이 주로 이용되고 있다(Baek and Shin[2009]). 그러나 각 분류군에 따라 반응 특성이 다르고(Baek and Shin[2015]), 판별자 개인의 주관적인 판단이 개입될 소지가 있으며, 실제 현장에서 바로 적용하기는 어렵다. 따라서 즉시 적용 가능하고, 전문적인 지식 없이(Matuszewski[2014])도 접근이 용이한 지표 분석 방법의 개발이 필요하다.

동물플랑크톤을 분류하기 위해 현재까지 가장 보편적으로 이용하는 방법은 분류학적 특징을 숙지하고, 이를 활용하여 분류군을 나눌 수 있는 전문 인력에 의한 분석 방법이다(Benfield et al.[2007]). 그러나 이러한 작업은 시간이 오래 걸리고, 해당 생물에 대한 분류학적 전문 지식과 경험이 필요하다(Sieracki et al.[2010]; Schulze et al.[2013]). 이러한 문제점을 보완하기 위해 최근에는 기계 장비를 이용하여 자동으로 생물을 분류하는 방법들이 시도되고 있다. 이러한 시도 중 현재까지 가장 많이 이용되는 방법은 동물플랑크톤의 형태적 특징들을 추출하여 판별하는 이미지 기술이다(Hu and Davis[2005]; Sieracki et al.[2010]). ZooImage(Zoo/Bell and Hopcroft[2008]), VPR(Video Plankton Recorder/Hu and Davis[2005]; Leow et al.[2015]), ZOOVIS(ZOOplankton VISualization system/Bi et al.[2012]), 등 고속 연사 카메라를 이용하여 이미지를 분석하는 장비는 기존에 개발, 연구된 부분이나, 전후 처리에 인력의 도움을 받아야 한다. 또한 많은 연구들이 동물플랑크톤의 생태 및 개체 분포현황 조사에 목적을 두고 있으며(Hu and Davis[2005]Bi et al.[2012]Bi et al.[2015]), 특히 국내에는 확보된 생물의 이미지를 기반으로 하는 시스템 연구가 미미한 실정이다. 본 연구에서는 영상처리 기술과 최근에 부상하고 있는 인공 지능에 의한 기계 학습(machine learning) 능력을 접목하여 한정된 공간에서 동물플랑크톤을 분류하고 개체를 확인하는데 있으며, 차후 선박평형수 처리상태를 확인하기 위한 전, 후 처리(생물 채집 및 이송, 샘플고정, 이미지 분류 등) 과정이 필요 없는 통합적이고, 자동화된 지표 분석방법 개발에 기본 자료를 제공하는데 있다.

2. 도구 및 방법

2.1 동물플랑크톤 수집 및 처리

이미지 처리에 이용할 동물플랑크톤의 채집은 2017년 3~10월, 2018년 2~9월에 걸쳐 거제 장목(34^o59'N, 128^o40'E)과 부산 신항(35^o4'N, 128^o50'E), 마산 내만(35^o12'N, 128^o35'E)에서 실시하였다. 체포기 50 μm 보다 큰 생물을 채집하기 위해 망목 32 μm 원추형 네트(망구 30 cm, 길이 60 cm)를 이용하여 저층에서 표층까지 수직예인 하였다. 채집된 시료는 500 ml 무균 채수병(pet)에 옮겨 담았고, 동물플랑크톤을 분류하기 위해 사용할 표층 해수 2리터를 채수하였다. 온도 변화를 최소화하고, 생존 개체를 최대한 확보하기 위해 아이스 팩이 구비된 보관함에 넣어 신속히 실험실로 이동하였다.

동물플랑크톤을 분류하기 위해 사용될 해수는 불순물을 제거하기 위해 5 μm sieve 를 이용하여 거른 후 500 ml 유리병에 나누어 각각 보관하였다. 채집된 동물플랑크톤은 형태학적으로 동일한 요소를 가진 상위 그룹인 phylum 단위로 구분하였으며(Table 1 참조), 살아있는 개체를 대상으로 페트리디쉬에 분주하여 해부현미경(carl zeiss, stemi 200-c) 하에서 1 ml 스포이드를 이용하여 각 분류군에 따라 분류(sorting)하였다. 분류된 각각의 개체는 영상 촬영을 위한 챔버(zooplankton counting chamber)에 배분하였다. 생물에 대한 영상 촬영은 이미지의 잔상을 최소화 하기 위해 현미경용 고속 카메라(medicam-k/60fps, 2 megapixel)를 이용하였고, 노이즈를 줄이고, 경계선이 분명한 이미지를 확보하기 위해 백색 조명을 사용 하였다(Fig. 1 참조).

Table 1.

Classification groups used for machine learning

Fig. 1.

Overview of image system design.

2.2 기계 학습에 이용된 도구 및 원리

본 연구에서는 동물플랑크톤을 인식하기 위한 기계 학습 구현을 위해 현재 인공지능 시스템 구축에 선호도가 높고, 다양한 분야와 환경에 응용되고 있어 풍부한 자원 환경(이용자 층, 적용 분야)을 보유하고 있는 Tensorflow(machine learning engine) 라이브러리(library)를 사용하였으며, 움직임 검출 및 이미지 추출을 위해 컴퓨터 비전 라이브러리 OpenCV(open source computer vision)을 사용하였다.

동물플랑크톤의 이미지 학습 및 추론을 위해 Tensorflow의 다양한 모델 중 이미지 인식에 성능이 좋은 합성 곱 신경망(CNN - convolutional neural network) 모델을 적용하여 진행하였다. 이미지에는 경계선, 색상, 밝기 등 사물의 특징을 나타내는 다양한 정보들이 포함되어 있다. CNN 모델의 이미지 인식은 합성 곱(convolution)으로 구성된 다수의 층에서 추출된 이미지의 서로 다른 특징을 감지하여 학습 모델을 만들어 내고, 제시된 이미지(test image)에서 특정 표현이 존재하는 비율에 따라 확률적으로 예측한다. 본 연구에서는 동물플랑크톤의 이미지를 phylum 단위로 분류하여 표지(labeling) 한 후 지도학습(supervised learning)을 통해 학습 모델을 생성하고, 이를 기반으로 제시된 동물플랑크톤의 분류군을 예측하였다(Fig. 2 참조). 또한 수 만장의 동물플랑크톤 이미지에 대한 학습을 빠르게 진행하기 위해 고성능 PC(CPU: i7-6850k, RAM: ddr4 64g, SSD: 850 pro 2tb)와 기계 학습의 병렬 데이터 연산 처리를 빠르게 수행하는 GPU(gtx1080ti)를 사용하였다.

Fig. 2.

Machine learning and inference concepts for identification objects.

기계 학습을 위한 이미지를 확보하기 위해 촬영용 챔버에 일정(수~수십) 개체의 살아있는 동물플랑크톤을 넣고 영상을 촬영하여 OpenCV를 활용한 프로그램을 작성하여 동물플랑크톤의 이미지를 추출하였다. 이미지 추출 과정에서 OpenCV의 이미지 연산 함수인 Gray scale, Blur, Thresholding, Contour 기능을 사용하여 한 프레임에 존재하는 여러 개체 중 하나의 개체를 추출하였다(Fig. 3 참조).

Fig. 3.

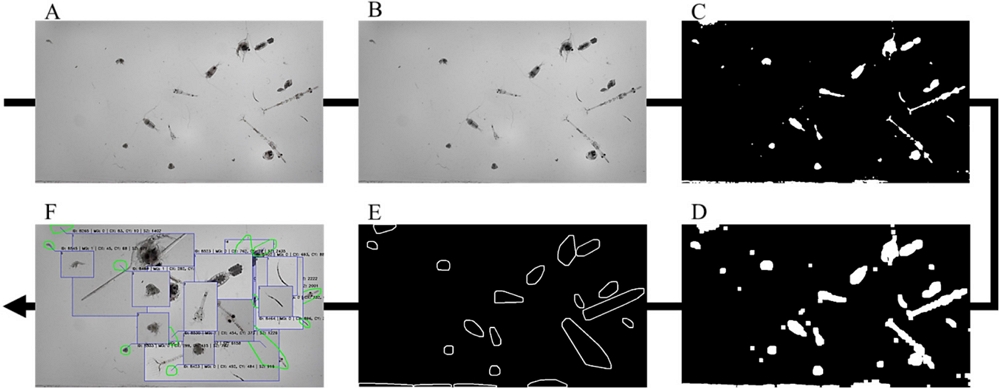

Object detection process in image (A: Original image, B: Gray scale, C: Thresholding, D: Dilate, E: Contour, F: Organism detection).

추론 대상은 방향에 따라 형태가 다르게 보일 수 있기 때문에 프레임 간의 차이를 연산(Fig. 4 참조)하여 변화가 발생한 부분을 감지하고 이를 추출하여 객체(동물플랑크톤)에 대한 다양한 방향의 이미지를 확보하였다. 또한 이미지 학습과정에서 불분명 하거나 생물의 일부분만 촬영된 이미지는 제외하였다(Fig. 5참조).

Fig. 4.

Object tracking process in image(A: Previous frame, B: Current frame, C: Object tracking).

Fig. 5.

Image taken part of the body.

3. 결과 및 고찰

본 연구는 ‘자동화된 지표 분석 방법 개발’ 의 일환으로 진행되었으며, 선박평형수의 처리 상태를 검증할 수 있는 시스템 구축을 위한 인공지능 구현에 다양한 분야(보안분야, 산업분야, 농업분야, 경제 동향 예측, 자료 예측 등)에서 선호도가 매우 높은 Tensorflow를 이용하였다. 이러한 폭넓은 이용자 층은 운영상의 문제점이 발생했을 때 기존의 여러 사례들과 연계하여 효율적으로 대응 가능하고, 또한 향후 개선 방향 설정에 유리한 장점을 내포하고 있다. 자동화된 통합시스템을 구현하기 위해서는 샘플 수집, 이송 및 처리, 분류 등의 작업을 포함하고 있으나, 본 연구에서는 구현된 인공지능 하에서 50 μm 이상의 살아있는 생물(주로 동물플랑크톤)에 대한 분류 및 검출 능력을 확인하였다.

3.1 시스템에 적용된 이미지

개체를 분류하기 위해 동물플랑크톤의 형태적 특징들을 기계학습시켜 1, 2차에 걸쳐서 인식률 결과를 확인하였으며, 시스템 상에서 분류 값을 출력하기 위한 동물플랑크톤은 1차 시기에 10개 항목으로 분류하였고, 2차 시기에는 출현 빈도가 낮은 분류군을 세분화하여 총 12개 분류군으로 나눌 수 있었다. 1차에서는 각 항목 별로 124~10,257, 총 29,032장의 이미지를 확보하여 기계학습 시켰고, 2차에서는 각 분류군 별로 124~51,719, 총 86,044장의 학습 이미지를 확보하여 기계학습에 적용하였다. 확보된 이미지는 1차 시기에 연체동물(Mollusca)이 10,257 개로 가장 많았고, 모악동물(Chaetognatha)이 124개로 가장 적었다(Table 2 참조). 2차 시기에 확보된 이미지는 절지동물(Arthropoda)이 51,719장으로 가장 많았으며, 극피동물(Echinodermata)이 124장으로 가장 적었다(Table 3 참조). 절지 동물과 같이 다양한 속 및 종이 출현하고, 샘플 시기에 주요 우점 분류군의 경우 많은 이미지를 확보할 수 있었으며, 상대적으로 출현빈도가 낮아서 생존 개체를 확보하기 힘든 분류군은 적은 수의 이미지가 확보되었다.

Table 2.

Number of learning images for each classification group (first period, 2017)

Table 3.

Number of learning images for each classification group (second period, 2018)

3.2 시스템 적중률

1차 시기에는 총 29,032개의 이미지를 이용하여 기계학습 시켰으며, 이를 바탕으로 총 5,007개의 이미지에 대한 인식률을 알아보았고, 전체적인 적중률은 평균 75.5%를 보였다(Table 2참조). 이는 70~80% 적중률 범위를 보였던 기존 연구된 이미지 시스템 결과와 비교하여 다소 낮거나 유사한 확률을 보였다(Table 4 참조).

Table 4.

Results of different(various) image systems

각 항목 별 적중률은 해당 해역에서 잘 발견되지 않은 분류군이 포함된 기타(Others) 항목과 복족류 및 이매패류가 포함된 연체동물이 각각 40.4%, 67.3%를 보여 상대적으로 적중률이 낮았고, 섬모충류(Ciliophora), 윤형동물(Rotifera), 척삭동물(Chordata) 세 분류군의 경우 각각 76.4%, 77.5%, 74.9%의 결과를 보여 평균 적중률과 유사한 값을 보였다. 자포동물(Cnidaria), 절지동물(Arthropoda), 모악동물(Chaetognatha), 환형동물(Annelida) 네 가지 분류군은 각각 83.7%, 80.6%, 96.8%, 82.1% 로 상대적으로 적중률이 높았다(Table 2 참조).

2차 시기에는 1차 시기와 달리 인공지능에 의한 적중률 확인을 위해 각 분류군 별로 기계학습을 거치지 않은 100개의 객체(Test image)를 선정하여 결과 값을 도출하였다(Table 3 참조). 2차 시기에는 84%~100% 적중률 범위를 확인할 수 있었고, 전체 적중률은 평균 94.8%로 나타났다. 12개 분류군 중 10개 분류군이 90% 넘는 적중률을 보여 1차 시기에 비해 전체적인 적중률이 높은 것으로 확인되었다. 연체동물 및 환형동물은 각각 84%, 86%의 적중률을 보여 1차 시기와 마찬가지로 다른 항목에 비해 비교적 낮은 적중률을 나타냈고, 가장 많은 학습 이미지를 확보한 절지동물을 비롯하여 척삭동물, 윤형동물은 각각 92.0%, 92.0%, 91.0% 를 보여 전체 평균보다 다소 낮은 적중률을 보였다. 모악동물, 선형동물, 편형동물은 131~2,517개의 이미지를 확보하여 환형동물, 절지동물 등 다른 분류군에 비해 상대적으로 학습된 이미지는 적었으나, 100%의 적중률을 확인할 수 있었다(Table 3 참조).

3.3 시스템의 인식 오류 및 분류군 특성

이미지 시스템의 경우 자동화 측정에 사용된 렌즈의 심도 한계로 한정된 영역을 관찰할 수 밖에 없다. 이러한 점은 큰 개체의 경우 몸체의 일부 구역만 판독 되거나(Benfield et al.[2007]), 중복 계수되는 문제점으로 작용한다(Bi et al.[2015]). 또한 Bi et al.[2015]은 다른 개체에 비해 상대적으로 큰 자포동물(Hydroid medusa), 모악동물(Chaetognatha)의 판독 오류가 30~40%에 이를 수 있음을 보고한바 있다. 본 연구에서도 모악동물, 자포동물(Hydroid medusa), 절지동물(Evadne tergestina, Calanus sinicus) 등 다른 개체에 비해 상대적으로 큰 개체의 경우 이미지를 학습하는 과정에서 부분적으로 인식되거나, 인식 부위에 따라 중복 판독되는 양상을 확인할 수 있었다(Fig. 6, 7 참조). 그러나, 본 연구에서 모악동물 및 자포동물은 다른 분류군과 비교하여 높은 적중률을 보였다. 개방된 공간(sea)에서 이동하는 큰 개체의 인식은 하드웨어적으로 많은 제약(심도, 촬영 범위)이 따를 것으로 판단되나, 반대로 관찰 구역을 일정한 공간(zooplankton counting chamber)으로 제한하여 개체의 활동성을 구속한다면 오히려 하드웨어적(lens)으로 관찰이 용이한 특성을 보이기 때문으로 풀이된다.

Fig. 6.

large objects recognized as part of body (A: Cnidaria, B: Chaetognatha).

Fig. 7.

Image of object recognized as multiple taxonomic groups (A: single reading, B: multiple reading).

모악동물(700~2500 μm)은 종에 따라 일부 특징적인 모습을 보이나, 전체적으로 긴 화살모양으로 비교적 일정한 형태를 보인다. 1차 시기에는 확보된 정보량(image)이 많지 않음에도 96.8%의 적중률을 보였고, 2차 시기에는 100% 인식률이 확인되어 1, 2차 시기 모두 다른 분류군과 비교하여 높은 수치를 보였다. 시스템 상에서 자포동물의 적중률은 1차, 2차 시기를 통틀어 각각 83.7, 99.0%로 확인되어 전체 평균보다 높게 나타났다. 자포동물은 성장 단계에 따라 형태적 특징이 다르고, 일부 개체(Planula larva)의 경우 길고 둥근 형태적 유사점으로 인해 연체동물, 환형동물 등으로 오판하는 경우도 있는 것으로 나타났다(Table 5 참조).

Table 5.

Confusion matrix of dataset system evaluation (first period. 2017)

척삭동물의 주요 분류군으로 확인된 Oikopleura sp.는 크게 몸체(trunk)와 투명하고 긴 척삭(notocord and tail)으로 구성되어 있다. 이동할 때 순간적으로 매우 빠른 척삭의 움직임을 확인할 수 있으며, 전체적으로 반투명한 척삭이 취한 형태에 따라 기계적으로 인식되기 어려운 조건을 내포하고 있다(Fig. 8 참조). 또한 부유물 등의 이물질이 흡착되는 경우가 많아 개체에 대한 정확한 특성 확인이 어려웠을 것으로 예상된다(Tang et al.[1998]; Bell and Hopcroft[2008]). 척삭동물의 적중률은 1차, 2차 시기에 각각 74.9%, 92.0%의 적중률로 전체 시스템의 평균 적중률에 비해 다소 낮은 결과를 보였다. 체폭 100 μm 이하의 개체가 다수 발견된 1차 시기에는 섬모충류, 소형 절지동물(Oithona sp. 등) 등으로 오판하는 비율이 20% 내외로 나타났고(Table 5, Fig. 9 참조), 체폭 200 μm 이상의 개체가 주를 이룬 2차 시기에는 환형동물과, 자포동물 등으로 잘못 인식하는 것으로 나타났는데 척삭동물을 인식함에 있어 앞서 언급했던 여러 특성들 외에 개체의 크기도 부분적으로 영향을 미치는 것으로 판단된다(Table 6 참조).

Fig. 8.

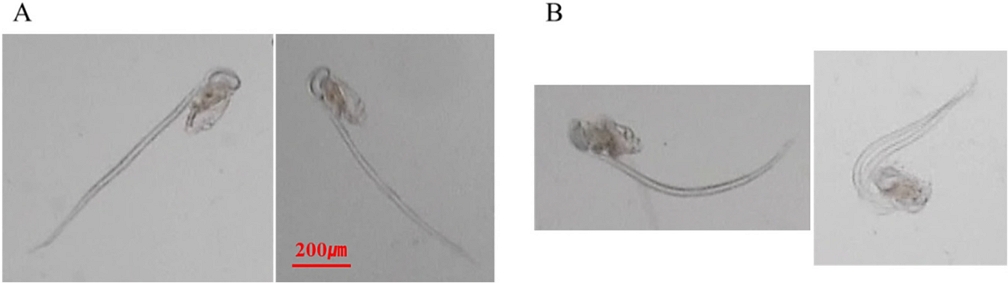

Oikopleura sp. images according to the shape of the notocord (A: straight posture, B: bent posture).

Fig. 9.

Image of Chordata with small body width.

Table 6.

Confusion matrix of dataset system evaluation (second period, 2018)

동물플랑크톤을 채집한 장목과 부산 신항에서 잘 발견되지 않는 분류군이 포함된 1차 시기의 기타(Others) 항목을 제외하면 두 시기를 통틀어 연체동물의 적중률이 각각 67.3%, 84.0%로 가장 낮은 것으로 나왔다(Table 5, 6 참조) 연체동물은 패각 또는 조가비를 보유하고 있어 전체적인 형태는 일정하나, 수중에서 유영하는 개체는 그 과정에서 다양한 단면을 보일 수 있다. 이러한 특징들로 인해 순간의 단편적인 이미지만으로는 해당 개체의 분류학적 특징을 발견하기 어려울 수 있다(Benfield et al.[2007]). 연체동물의 경우 수중에서 유영하는 과정에서 다리 및 섬모 등의 움직임으로 인해 제시된 이미지에 따라 자포동물, 환형동물 등과 형태적인 유사점을 보일 수도 있으며, 이는 시스템이 대상을 인식함에 어려움으로 작용할 것으로 판단된다(Fig. 10 참조).

Fig. 10.

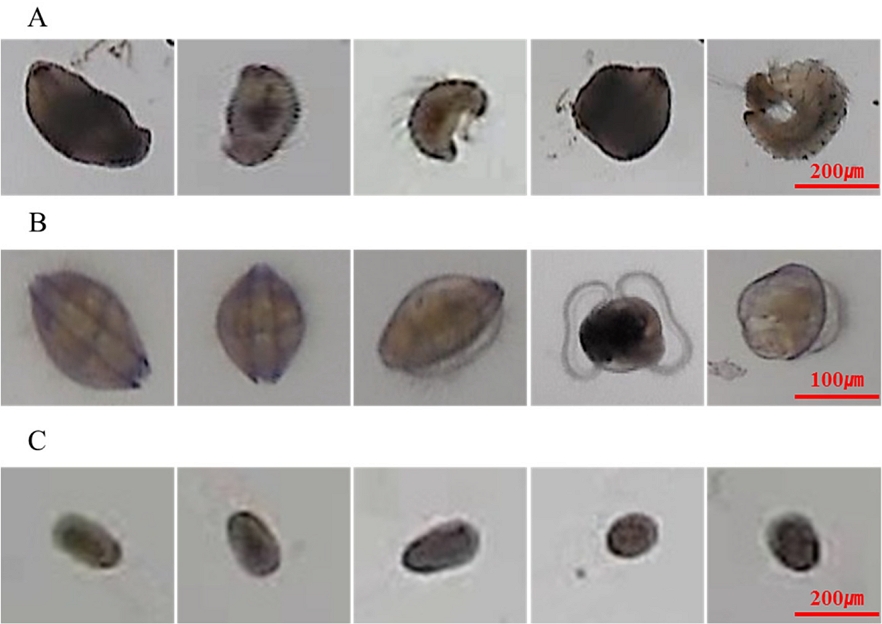

Image showing morphological similarity according to angle direction (A: Annelida, B: Mollusca, C: Cnidaria).

다모류(Polychaeta) 유생이 포함된 환형동물은 1, 2차 시기에 각각 82.1%, 86.0%의 적중률을 보여 상대적으로 차이가 적었다. 2차 시기에 12,654장의 이미지를 학습하여 1차 시기에 비해 6배가 넘는 학습량을 보였으나, 실제 차이는 크지 않았다. 환형동물은 개체들의 모양이 단순하여 적중률이 높을 것으로 예상되었으나, 상대적으로 작은 개체의 경우 하드웨어적인 한계로 이미지 상으로 형태적 구분이 확실하지 않았다(Rodenacker et al.[2006]; Benfield et al.[2007]). 또한 개체의 유영과정에서 이미지의 방향과 위치가 임의적인 모습을 보이고, 특성상 형태적 변형이 용이하여(Tang et al.[1998]) 연체동물 등으로 오판하는 비율이 다소 나타난 것으로 판단된다(Fig. 10 참조).

크기가 상대적으로 작은 섬모충류, 윤형동물의 경우 체폭 100 μm 내외의 크기를 보유하고 있으며, 원뿔 모양으로 형태적인 유사성이 많아 판독에서 상호 오류를 일으킬 것으로 예상되었다(Culverhouse et al.[2003]; Schulze et al.[2013]). 이러한 점은 1차 시기 섬모충류 판독에서 윤형동물로 오판한 비율이 20%, 윤형동물 판독에서 섬모충류로 오판한 비율이 18%로 확인되어 시스템상으로 두 분류군의 구분이 확실하지 않음을 나타내는 것으로 이는 기계 학습에 대한 정보량이 늘어난 2차 시기에도 수치적으로 차이는 있었으나, 각각의 분류군을 판별함에 있어 상호 유사성이 가장 높게 나타난 것을 확인할 수 있었다(Table 5, 6 참조).

절지동물은 전체적으로 몸체가 길고, 대부분 외골격으로 둘러 쌓여 있어 형태적 변동성은 적은 편이나, 크기 및 유영하는 형상(Benfield et al.[2007])에 따라 일부 개체가 환형동물 등으로 판독한 것으로 보이며(Table 5, 6 참조), 이미지의 해상도에 따라 섬모충류, 윤형동물 등으로 오류 판정을 받는 것으로 보인다. 특히 본 연구에서는 부속지가 상대적으로 짧은 Harpaticoida, Oithona sp. 등이 환형동물 등으로 오판하는 경우가 다수 확인되었다(Fig. 11 참조).

Fig. 11.

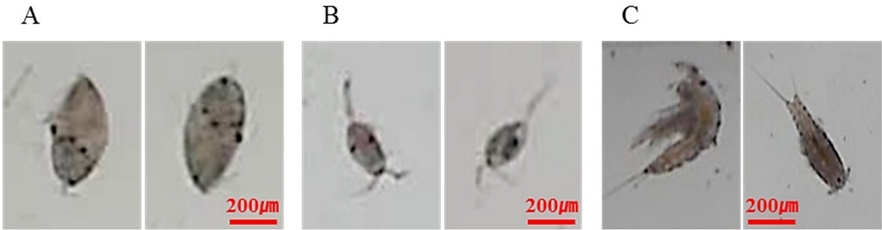

Object images misinterpreted as Annelida (A: Arthropoda/Cyprid), B: Arthropoda/Oithona sp.), C: Arthropoda/Harpaticoida).

다른 분류군과 비교하여 상대적으로 출현 빈도가 낮은 분류군은 확보할 수 있는 정보량(image)이 적으며, 이에 따라 기계학습에 의한 학습량도 적을 수 밖에 없다. 그러나 적중률 값은 분류군의 특성에 따라 서로 다른 결과를 보였다. 1차 시기의 Others 항목은 40.4%로 이시기 가장 낮은 적중률을 보였다. 추형동물 유생(Actinotroch), 치어(Fish larva) 등을 포함하고 있으며, 서로 간에 유사성이 부족하다. 특히 추형동물 유생은 다수의 촉수를 보유하여 형태적으로 매우 독특한 형상을 보이고, 환형동물과 마찬가지로 유영과정에서 수축과 팽창을 반복하는 특성을 보여 시스템 상으로 다른 분류군과 구분하기 어려울 것으로 판단된다(Table 5 참조). 2차시기에는 출현빈도가 낮은 분류군을 Echinodermata, Nematoda, Platyhelminthes 등으로 세분화하여 시스템에 대한 적중률을 확인하였다. 각각의 학습된 이미지는 124, 205, 131장으로 다른 분류군에 비해 적었으나, 전체적인 적중률은 99~100%로 매우 높은 값을 보였다. 상대적으로 움직임이 둔하거나 형태적인 변형성이 적으며(Echinodermata), 분류군의 특징이 확실한 개체(Nematoda, Platyhelminthes)는 상대적으로 적은 학습량에도 높은 적중률을 보이는 것으로 확인되었다(Table 6 참조).

4. 요약 및 결론

영상 처리와 기계 학습을 접목하여 체폭 50 μm 이상의 생물을 분류함에 있어 본 연구에서는 상대적으로 크고, 모양이 단순하며, 형태적 변형이 적은 경우(자포동물: Chidaria, 모악동물: Chaetognatha, 극피동물: Echinodermata, 선형동물: Nematoda 등) 학습된 정보량에 비해 적중률이 우수한 것으로 나타났다. 반면에 수중에서 유영하는 방향에 따라 형태적으로 다른 양상을 보이거나(절지동물: Arthropoda, 연체동물: Mollusca), 몸체의 변형이 비교적 자유로운 분류군(척삭동물: Chordata, 환형동물: Annelida), 상대적으로 출현 빈도가 낮아서 해당 분류군에 대한 이미지 획득이 어려울 경우 생물의 특성에 따라 적중률이 떨어지는 것으로 확인되었다. 또한 분류군의 크기가 작아서 형태적 구분이 명확하지 않을 경우(섬모충류: Ciliophora, 윤형동물: Rotifera) 정보량에 비해 해독력이 떨어지는 것으로 나타났다. 학습된 정보량이 증가함에 따라 전체적인 시스템의 적중률이 90% 이상을 보였으나, 수중에서 생물을 분류하는 작업은 매우 어려운 작업으로 이미지를 이용한 분류 과정에서 적중률을 올리고, 오류를 줄이기 위해서는 생물의 다양한 변형성을 반영한 수 많은 이미지의 확보가 필요하고, 이미지의 선명도를 올리기 위한 하드웨어적(lens, camera, light source)인 개선이 뒤따라야 할 것으로 판단된다. 또한 차후 수중의 많은 입자에서 생존 개체를 검출하기 위해 형태적인 접근법과 더불어 수중의 입자간(생물 + 무생물) 이동 경향을 추적하고, 확인하기 위한 알고리즘(Kalman filter 등)에 대한 연구가 필요하다. 추가적으로 형광분석법 등을 고려한 통합적인 검출 시스템 개발을 통해 현장(항구, 선박 등)에서 즉시 결과 확인이 가능한 자동화 작업이 필요할 것으로 본다.

Acknowledgments

본 연구는 2018년도 산업통상자원부의 “항만국통제(PSC) 대응을 위한 선박평형수 통합 자가 검사 시스템 개발(No. 10067096)”과제의 지원을 받아 수행되었습니다.
